Introductie

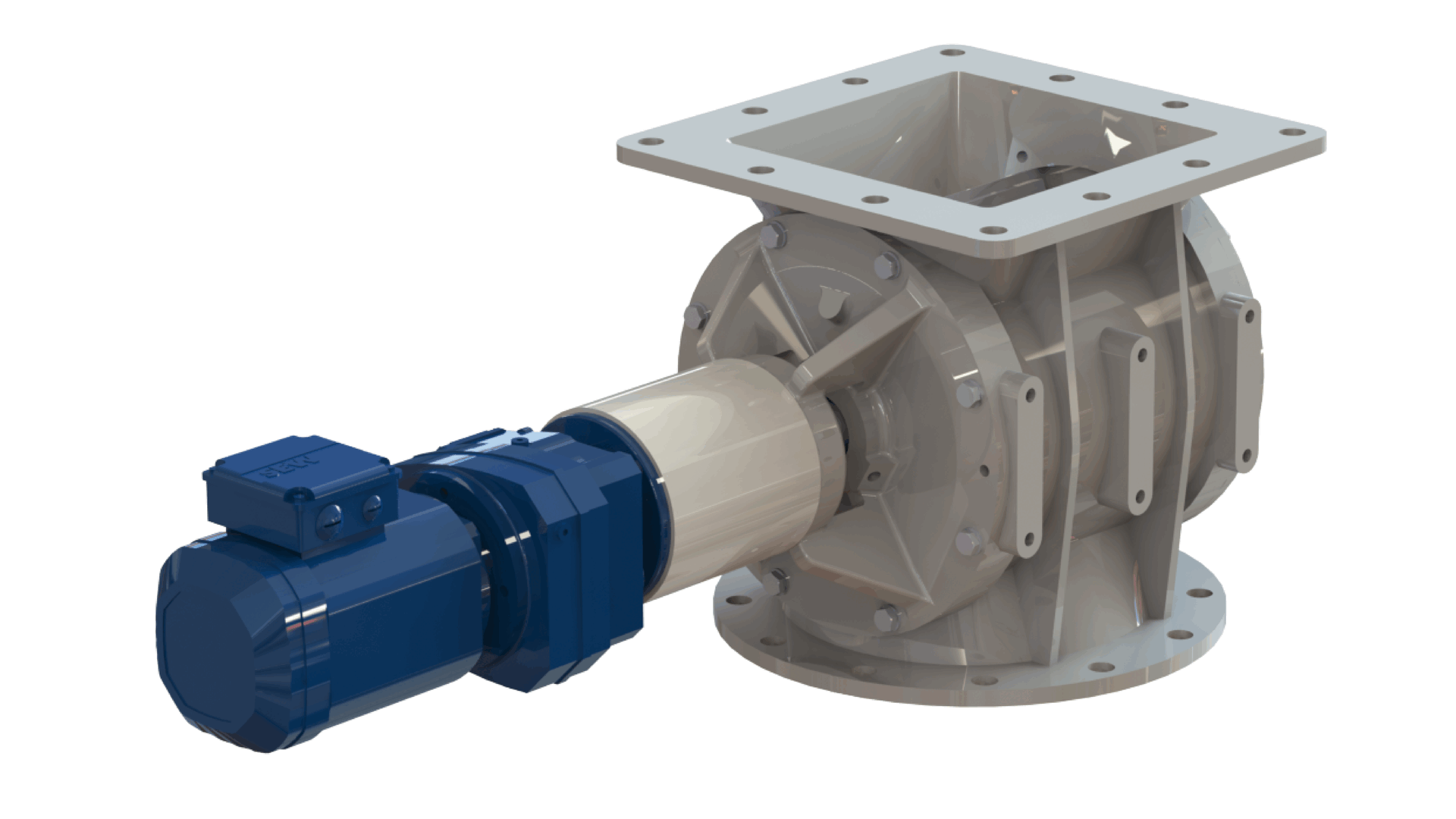

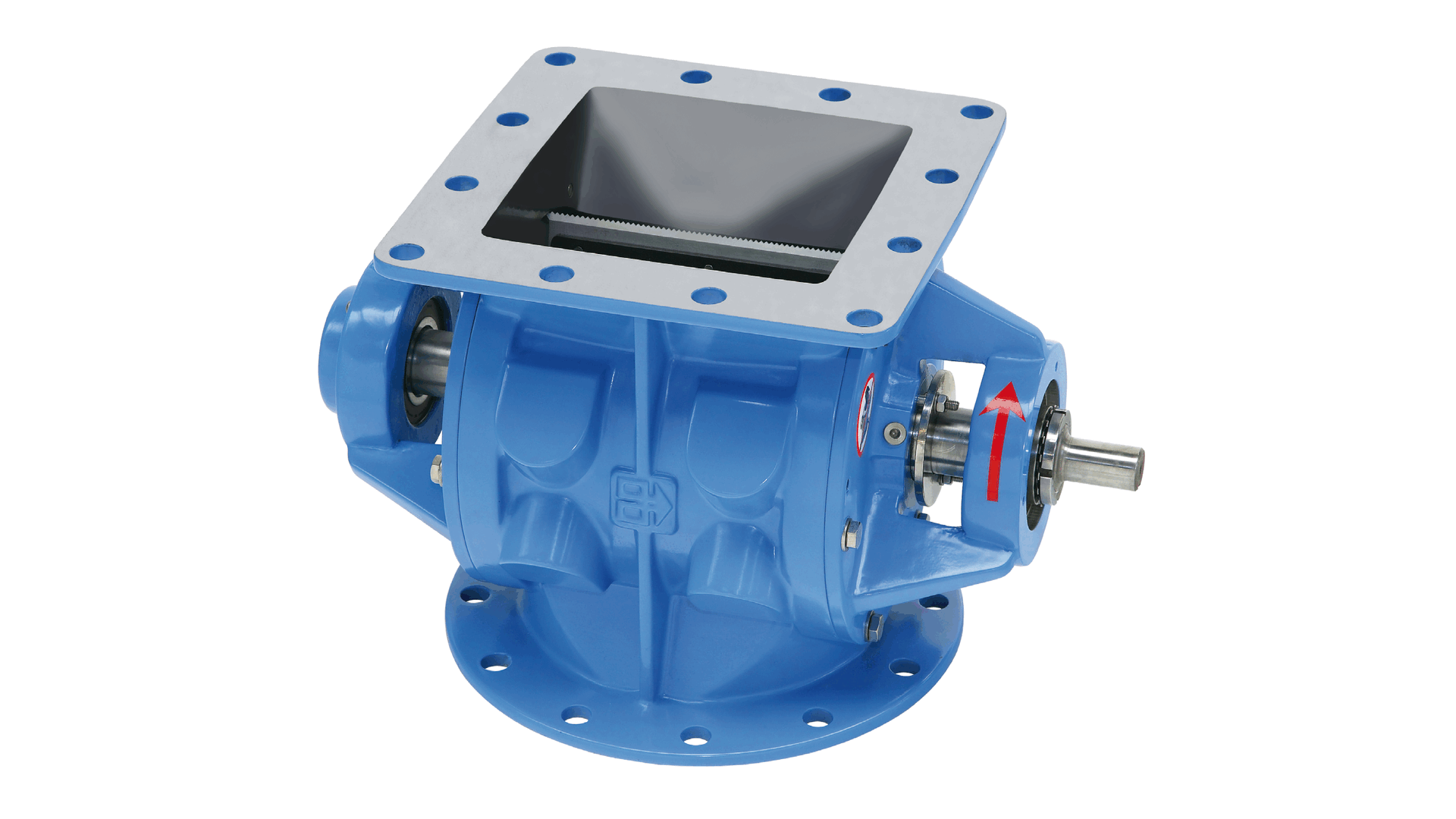

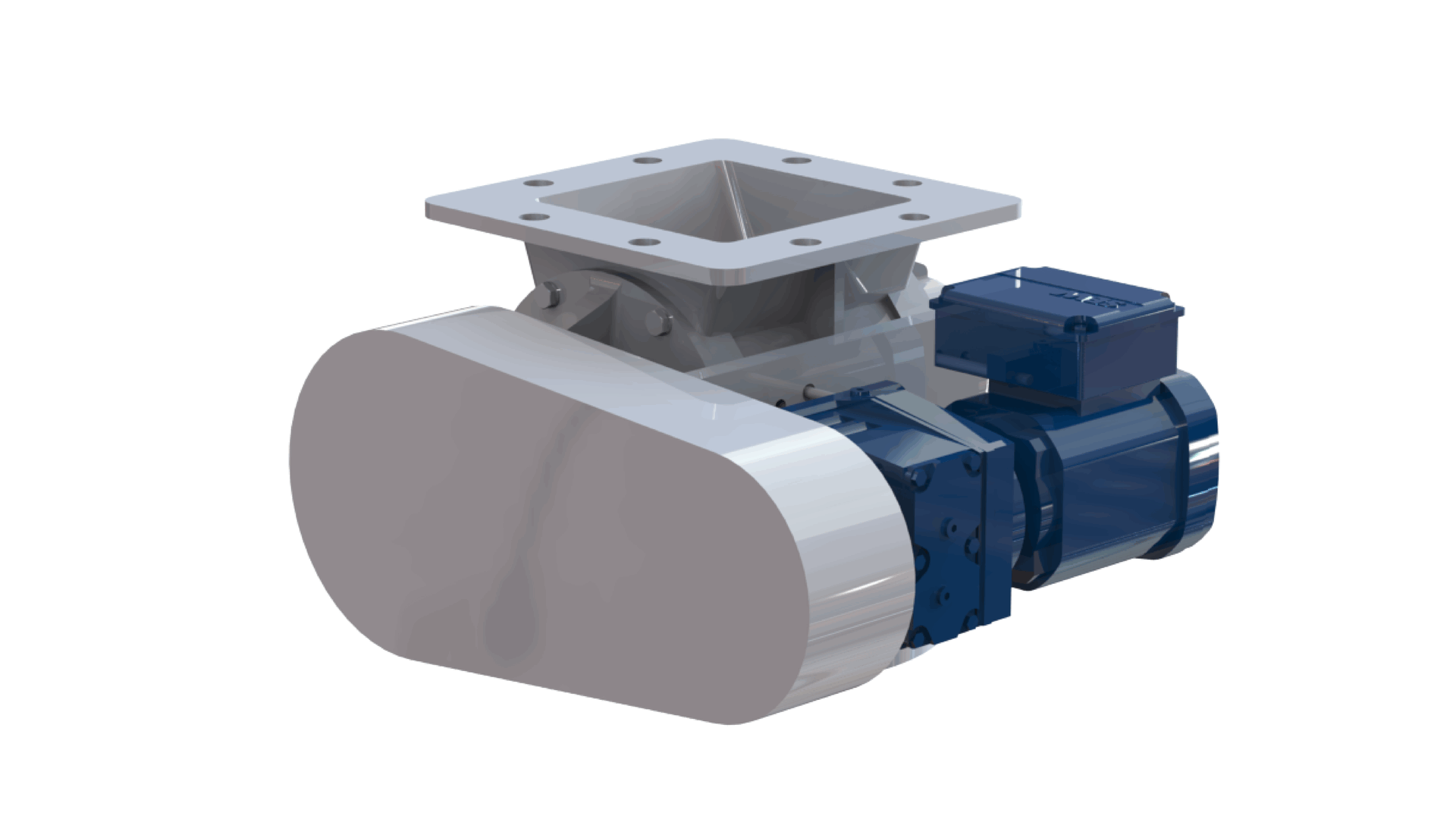

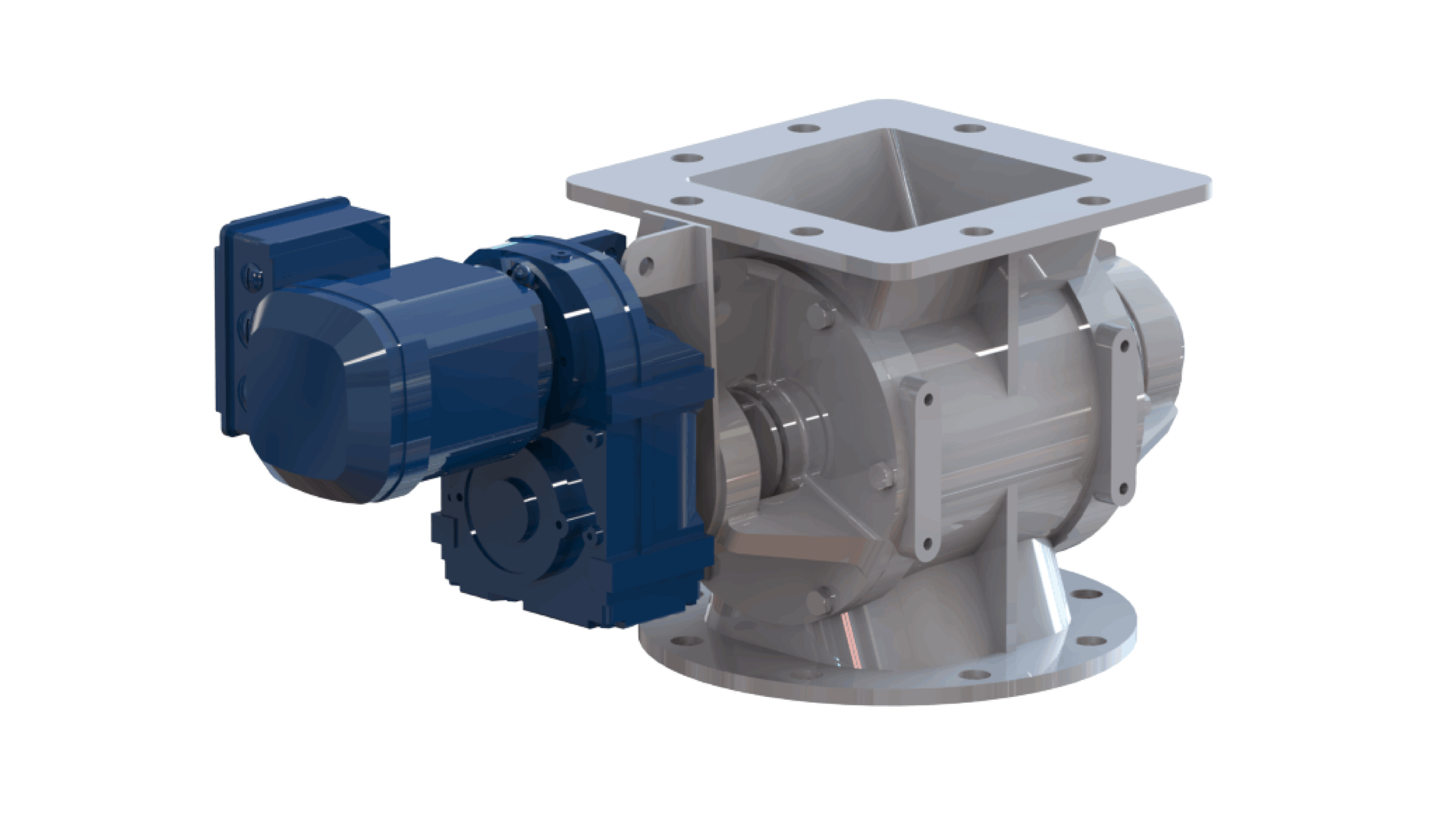

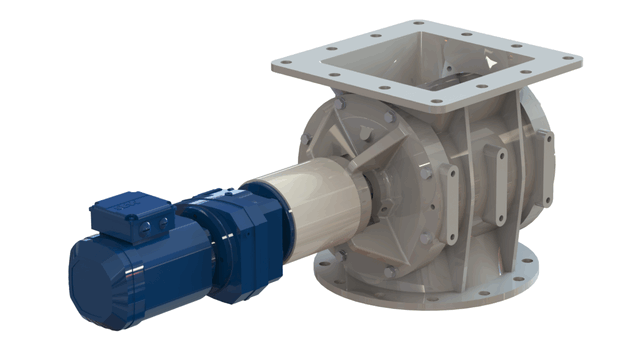

TBMA high-duty H-AX doorvalsluizen zijn gelijkwaardig aan de H-AR doorvalsluizen en worden toegepast wanneer de grootte van de inlaat belangrijker is dan het rotorvolume. De relatief grote inlaat zorgt ervoor dat zelfs de slechtslopende producten goed uitgedragen worden.

De H-AX sluizen zijn voorzien van een ronde en een vierkante aansluitflens. Hierdoor kan de H-AX gebruikt worden als overgang van rond naar vierkant of andersom. Dit is gunstig voor de inbouwhoogte en bespaart eventuele montagestukken.

Toepassingen

TBMA toepassingen industrie H-AX doorvalslios

In het kort

  • Doseren van poeder- en korrelvormige producten
  • Opvangen drukverschil door minimale luchtlekkage
  • Autonoom beveiligingssysteem tot 10 bar voor producten in stofklasse St1 en St2 (optie)
  • Geschikt voor 24/7 industriële toepassingen
  • Relatief grote inlaat voor slecht stromende producten
  • Buitenliggende kogellagers, stofdicht en sealed for life
  • Geschikt als overgang van vierkant naar rond en vice versa
  • Verschildruk 1,5 bar
  • ATEX 2014/34/EU gecertificeerd (optioneel)

Specificaties

  • Flensafmetingen: DN150 – DN350 (vierkant/rond)
  • Flenzen: geboord conform PN10 (rond)
  • Rotorvolume: 2,5 tot 34 ltr/omw
  • Verschildruk: max. 1,5 bar
  • Standaard ontwerptemperatuur: 120 °C
  • Vlammendoorslagzeker: ja
  • Explosiedrukstootvast: tot 10 bar

Uitvoeringen

  • Snel-demontabele uitvoering (D*)
  • Corrosiebestendige uitvoering voor chemisch agressieve producten (3C/3N)
  • Slijtvaste uitvoering voor abrasieve producten (4C/4TCO)
  • Speciaal gecoate uitvoering voor kleverige producten
  • Hoge-temperatuur uitvoering tot 600 °C
  • Klant-specifiek ontwerp

* Demountable

Meer info

Brochure Doseersluizen Bekijken

Maatschets H-AX Bekijken

Maatschets H-AXD Bekijken

Samenstelling H-AX | H-AXD Bekijken

Lekluchtdiagrammen high-duty doseersluizen Bekijken
