Introductie

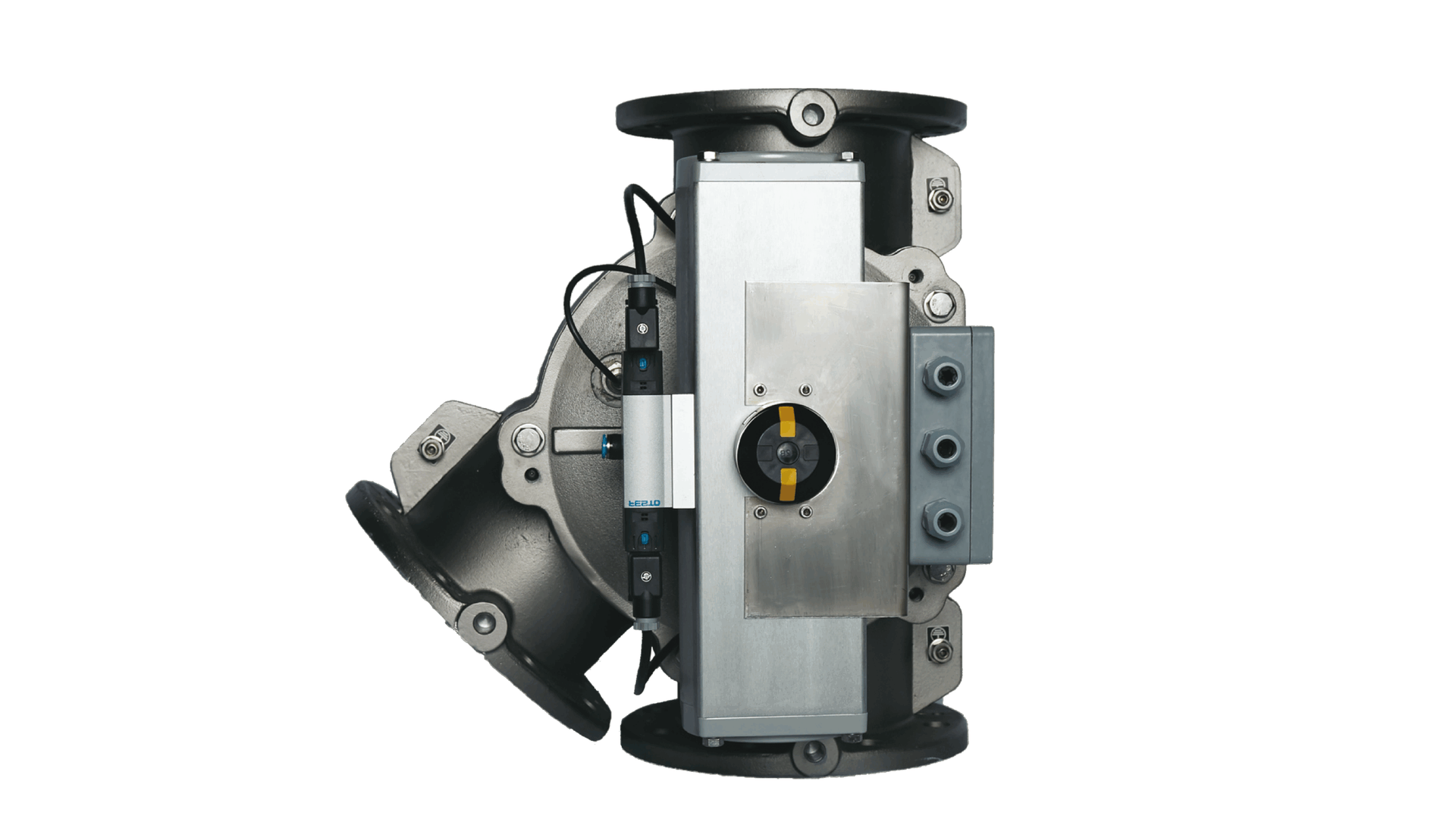

De SDTD eenkanaals plug wisselklep is gemaakt van LM25-kwaliteit aluminium door een hoogkwaliteits spuitgietproces. Alle productcontactdelen zijn bekleed met 316 roestvrijstalen buizen. De standaardafdichtingen zijn van FDA-goedgekeurd siliconen, die zorgen voor een volledige afdichting tussen het huis en de plug.

De standaard uitvoering met statische afdichtingen kan worden gebruikt in druktransportsystemen waar de druk minder is dan 1,5 barg. De SDTD kan ook voorzien worden van opblaasbare afdichtingen (optioneel) voor hogere systeemdrukken. De SDTD wordt geleverd als een complete eenheid met pneumatische actuator en bijbehorende componenten, zoals een magneetventiel, solenoïde spoelen, aansluitdoos en positiesensoren.

In het kort

  • Eenkanaals plug
  • Geschikt voor poeders, korrels en pellets
  • Standaard uitvoering alleen voor divergeren
  • Minimale productafbraak
  • Siliconen afdichting van voedselkwaliteit
  • Alle productcontactoppervlakken in roestvrij staal 316
  • Aluminium huis, plug en deksels
  • Geen externe bewegende delen
  • Positie-indicatoren
  • Bediend door pneumatische actuator
  • Eenvoudig onderhoud
  • Conform ATEX 2014/34 / EU (optioneel)

Specificaties

  • Maten (4) van 150 tot 300 mm
  • DIN / ANSI / JIS boorpatronen
  • Verschildruk: tot 1,5 barg met statische afdichtingen
  • Standaard ontwerptemperatuur: 80 °C (max)

Opties

  • Dikkere roestvrijstalen voering
  • Slijtvaste buisvoeringen
  • Hoge temperatuur versie
  • Dynamische (opblaasbare) afdichtingen
  • Compleet roestvast stalen huis en plug, waardoor de wissel ook geschikt is voor convergeren (SDTD-C)

Let's converge!

De SDTD plugwissel met enkele buis is nu ook verkrijgbaar voor het CONVERGEREN van poeders en korrels.

Een grote producent van polypropyleen- en polyethyleenkorrels had wisselkleppen nodig voor het transporteren van 48 tot 80 ton/uur, afhankelijk van de transportafstand. Ze gaven er de voorkeur aan om de SDTD te gebruiken vanwege het compacte ontwerp. Op sommige locaties moesten de wissels echter ook kunnen convergeren (vergaren) om een lijnwisseling mogelijk te maken in het geval van een productielijnstoring. Een beetje zoals treinsporen, waar treinen in beide richtingen van spoor kunnen wisselen.

SDTD plugwissels staan bekend om hun slimme, hoogwaardige ontwerp: het compacte ontwerp met één buis maakt een grote buisdiameter mogelijk in verhouding tot de grootte van de wissel. De standaard SDTD-versie is echter alleen geschikt voor divergeren (verdelen). De wissel bestaat uit een huis en plug van LM25-aluminiumkwaliteit, voorzien van een 316 roestvrijstalen buis, waardoor een rand bij de inlaat ontstaat. Dit is geen probleem bij divergeren, maar bij gebruik voor convergeren ontstaat er productophoping.

Onze oplossing was om de wisselklep te voorzien van een volledig roestvrijstalen behuizing en plug, zodat er geen rand aan de inlaat of uitlaat zit. Daardoor kan deze SDTD-C uitvoering worden gebruikt voor zowel divergeren als convergeren, met behoud van de technische voordelen van een wisselklep met relatief kleine installatieafmetingen in vergelijking met de pijpdiameter.

Een mooi voorbeeld van het creëren van Solutions beyond Bulk Handling.
