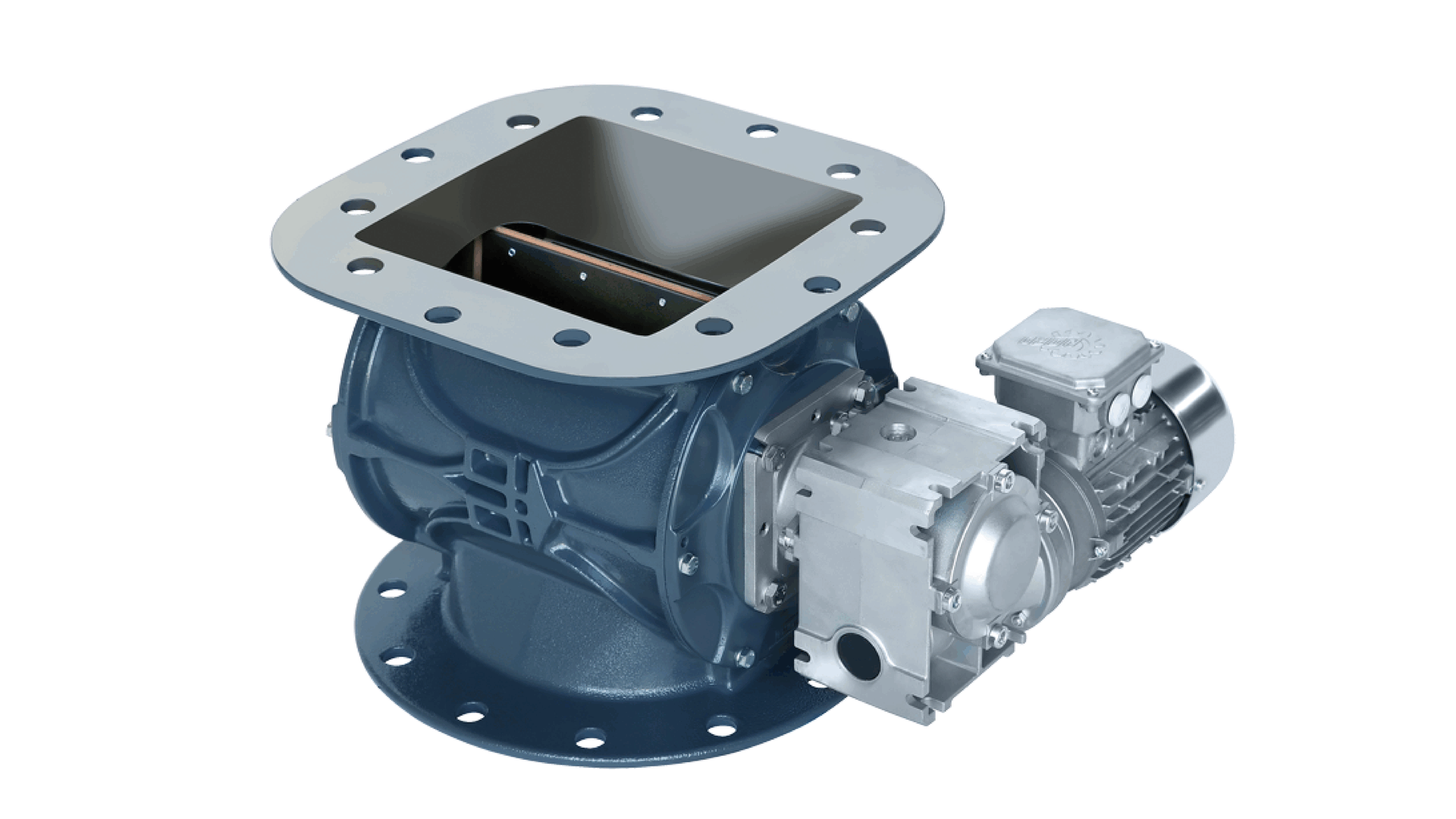

S-AX stofsluis
- Lichte en compacte stofsluis uit GN40 nodulair gietijzer
- Voor drukverschillen tot 500 mbar en makkelijk te verwerken producten
- Beveiligingssysteem tot 2,5 barg (St1 en St2)
Introductie
TBMA S-AX stofsluizen zijn speciaal ontwikkeld voor gebruik onder stoffilters en cyclonen. Toepassingen met een drukverschil tot 500 mbar waar de sluis voornamelijk als luchtslot of als explosiebeveiliging dient. De S-AX kan ingezet worden als beveiligingssysteem tot 2,5 barg voor producten in stofklasse St1 en St2. (optioneel)
De S-AX sluizen zijn gegoten uit GN40 nodulair gietijzer. Dit type gietijzer is sterker dan conventioneel gietijzer: het is veel minder bros en daardoor beter bestand tegen stotende belasting en heeft een hoge weerstand tegen corrosie. Het installatiegewicht van de sluis is slechts 63 kg (Basic) of 65 kg (Standard/X-1). Het resultaat is een bijzonder gunstige prijs/kwaliteitverhouding van dit type sluizen.
De S-AX sluizen zijn voorzien van een vierkante en ronde aansluitflens. Hierdoor is de sluis als overgangsverbinding te gebruiken van rond naar vierkant of andersom.
Toepassingen
In het kort
- Lichte en compacte stofsluis
- Voor drukverschil tot 500 mbarg en makkelijk te verwerken producten
- Huis en deksels uit high-tech GN40 nodulair gietijzer
- Leverbaar in Basic, Standard en APS uitvoering
- Buitenliggende kogellager, stofdicht en ‘sealed for life’
- Beveiligingssysteem tot 2,5 barg voor producten in stofklasse St1 en St2 (optioneel)
- ATEX 2014/34/EU gecertificeerd (optioneel)
Specificaties
- Flensafmeting: DN250 (rond/vierkant)
- Flenzen: geboord conform PN10
- Rotorvolume: 9,5 ltr/omw
- Verschildruk: 0,5 barg
- Standaard ontwerptemperatuur: 70 °C
Uitvoeringen
S-AX 250 Basic
- Rotor: 8 bladen met polyurethaan bladen
- Directe aandrijving met ADT wormwiel motorreductor
S-AX 250X Standard | Specificaties als Basic uitgebreid met:
- ATEX 2014/34/EU gecertificeerd (optioneel)
- Directe aandrijving met Nord wormwiel motorreductor
S-AX 250X-1 | Specificaties als Standard uitgebreid met:
- Beveiligingssysteem tot 2,5 barg voor producten in stofklasse St1 en St2
