M‑AX & R‑AX Medium Duty Rotary Valves | Betrouwbare doseer- en pneumatische transportoplossingen

Wanneer gebruik je een M-AX of R-AX?

De M‑AX- en R‑AX‑doseersluizen van TBMA zijn een betrouwbare en efficiënte oplossing voor het doseren en transporteren van poeders en granulaat. Dankzij de robuuste en compacte constructie presteren deze sluizen optimaal in diverse industriële toepassingen.

Deze medium duty doseersluizen zijn speciaal ontwikkeld voor toepassingen met een beperkt drukverschil, zoals:

Laagdruk pneumatisch transport
Big‑bag lossen
Installaties onder cyclonen en filters

De gesloten, stofdichte en onderhoudsarme lagers zorgen voor een lange levensduur - ideaal voor continue productieprocessen.

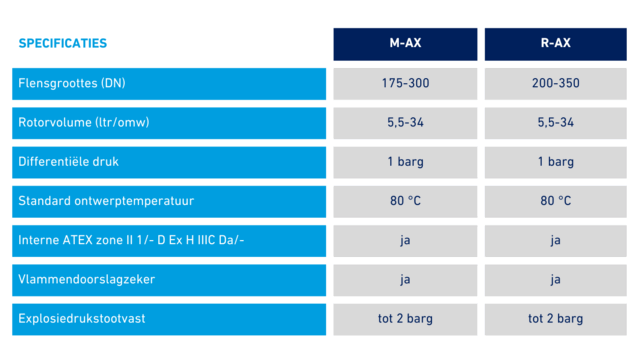

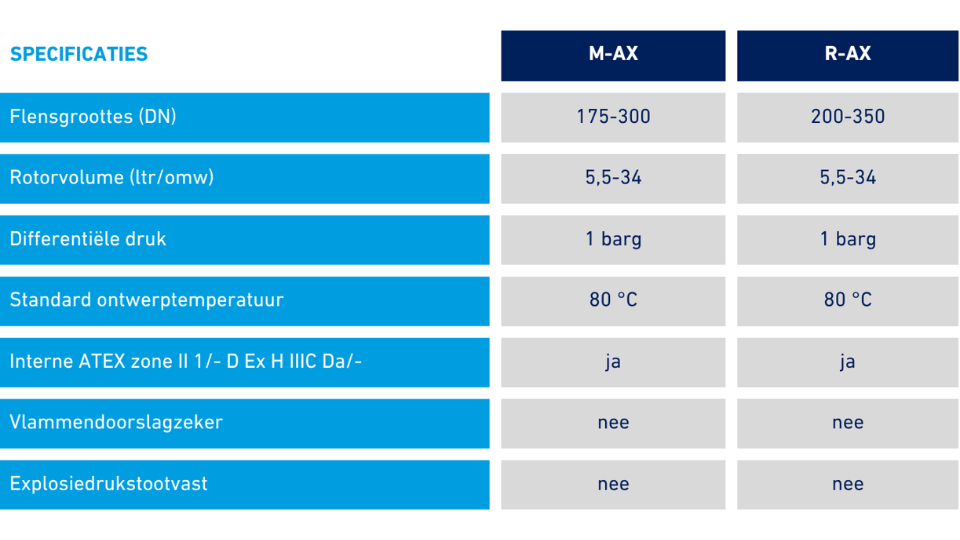

Specificaties MAX RAX medium duty doseersluizen TBMA

M-AX | R-AX medium duty sluizen

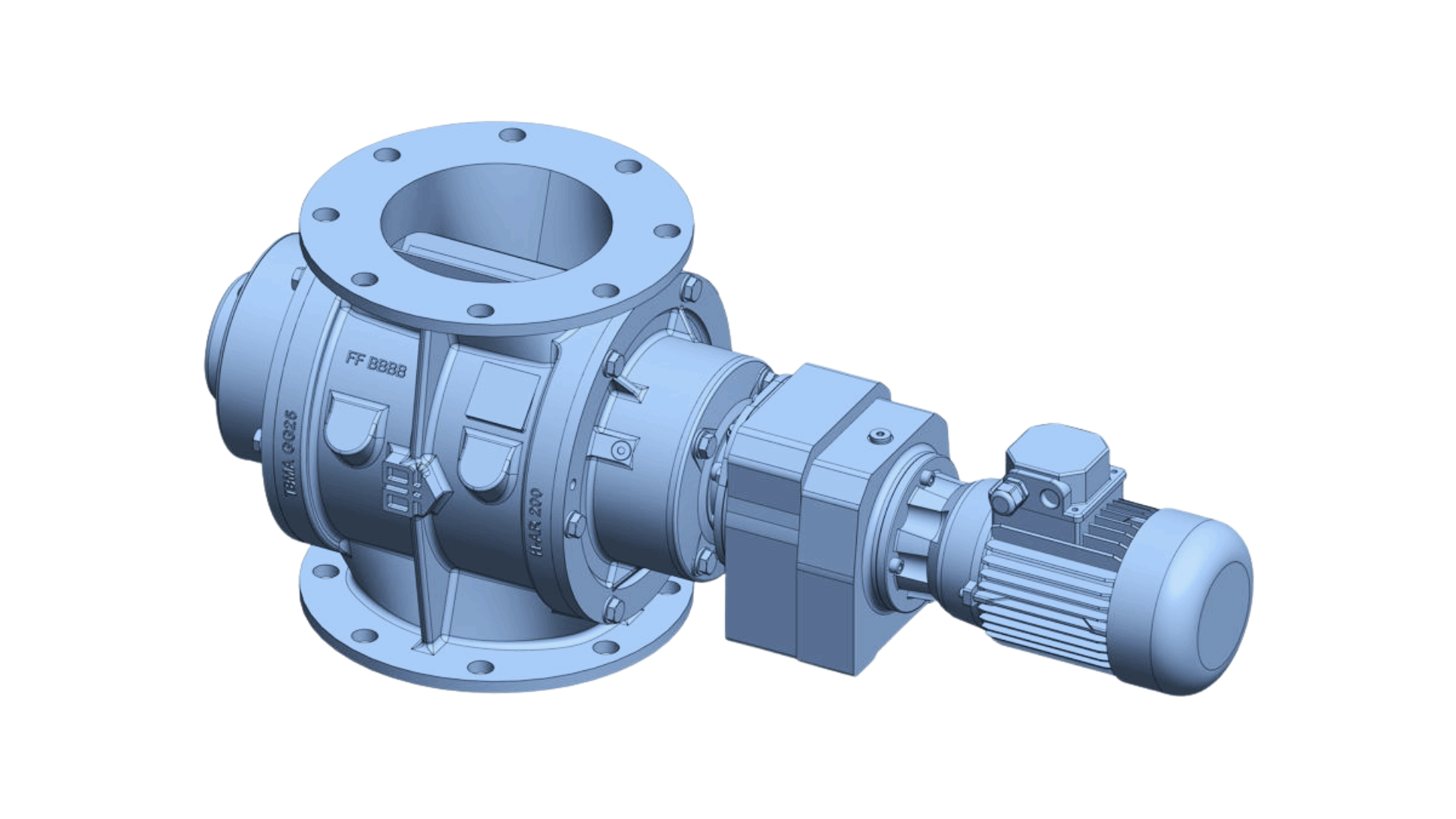

M-AX | De M‑AX‑serie is uitgerust met ronde aansluitflenzen en verkrijgbaar in vier inlaatmaten. Deze sluis is bijzonder geschikt voor algemene doseer- en transporttoepassingen.

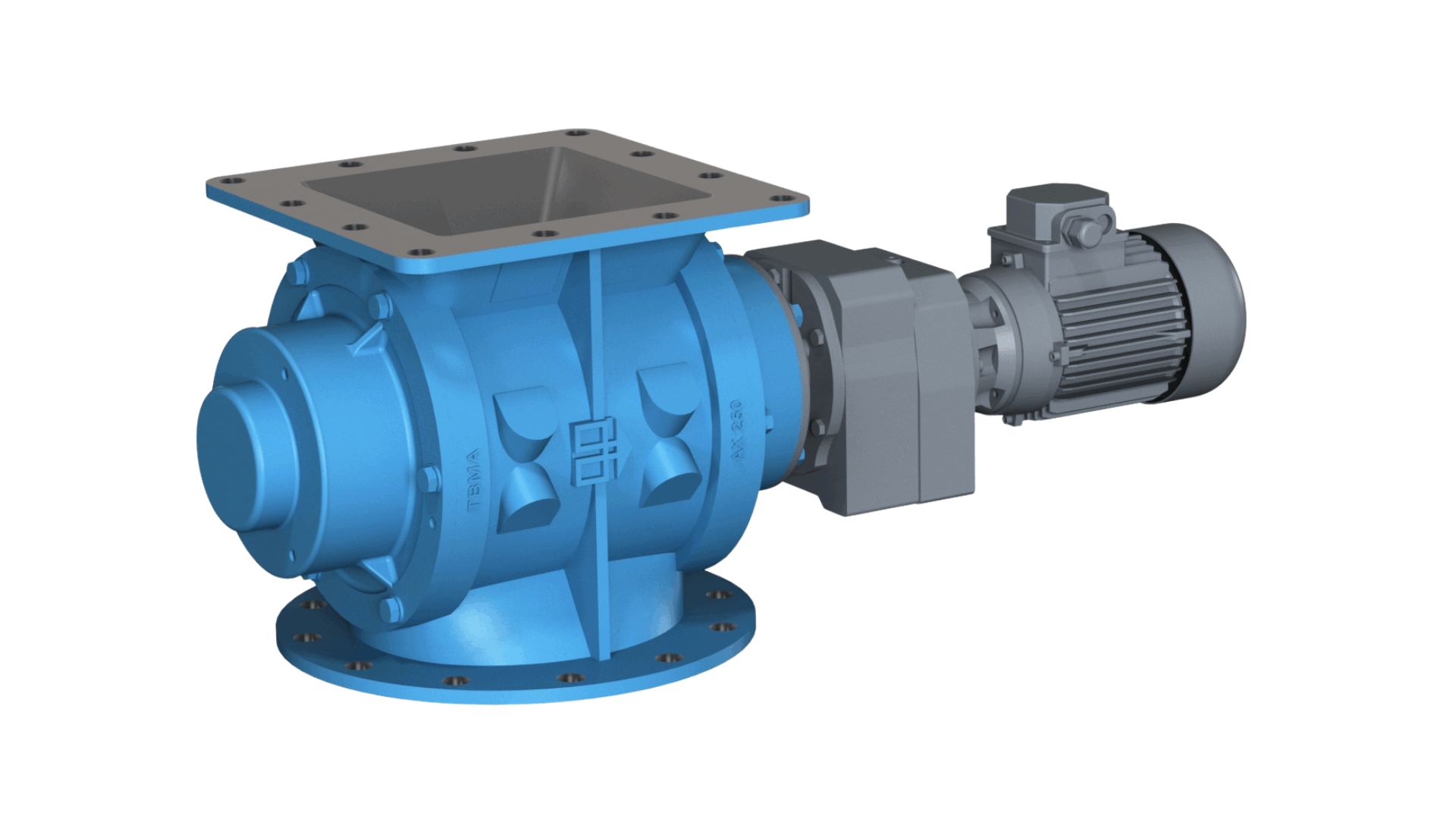

R-AX | De R‑AX‑doseersluizen hebben een relatief grote flensdiameter in verhouding tot de rotorcapaciteit: een slimme oplossing voor toepassingen waarbij de flensmaat belangrijker is dan de capaciteit van de sluis.

De R-AX sluis is door de combinatie van een ronde en een vierkante flens ook goed bruikbaar als overgangsstuk van rond naar vierkant of omgekeerd. Dit is gunstig voor de inbouwhoogte en bespaart extra montagemateriaal.

M-AX in het kort

Ronde‑ronde flenzen
Goede productafvoer, ook bij slecht stromende materialen
Dubbele snijrand aan in- en uitlaat
Geschikt voor pneumatisch transport met venturi-adaptor
Inlaatmaten: 175 tot 300 mm
Rotorcapaciteit: 5,5 tot 34 ltr/omw

R-AX in het kort

Ronde en vierkante flens
Relatief grote flensdiameter ↔ rotorcapaciteit
Goede productafvoer, ook bij zeer slecht stromende materialen
Dubbele snijrand aan in- en uitlaat
Centrale ontluchtingsaansluiting in het huis → gebruiker kan kiezen welke zijde inlaat of uitlaat is
Geschikt als overgangsstuk van rond naar vierkant en vice‑versa
Inlaatmaten: 200 tot 350 mm
Rotorcapaciteit: 5,5 tot 34 ltr/omw

Opties M-AX | R-AX

Uitvoeringen

Corrosiebestendige uitvoering met roestvaststalen rotor voor chemisch agressieve producten (3C/3N)
Slijtvast uitgevoerde versie met stalen rotor met geharde bladen voor schurende producten (4C)

Opties

Rotatiedetectie
Ontluchtingsboring op het huis
Diverse inlaat- en ontluchtingsadapters
Diverse venturi‑ en doorblaasadapters

Aandrijvingen

Directe inline aandrijving
Zonder aandrijving
