M-AX / R-AX sluis
- Medium-duty doorvalsluis
- Voor standaard applicaties met matig drukverschil

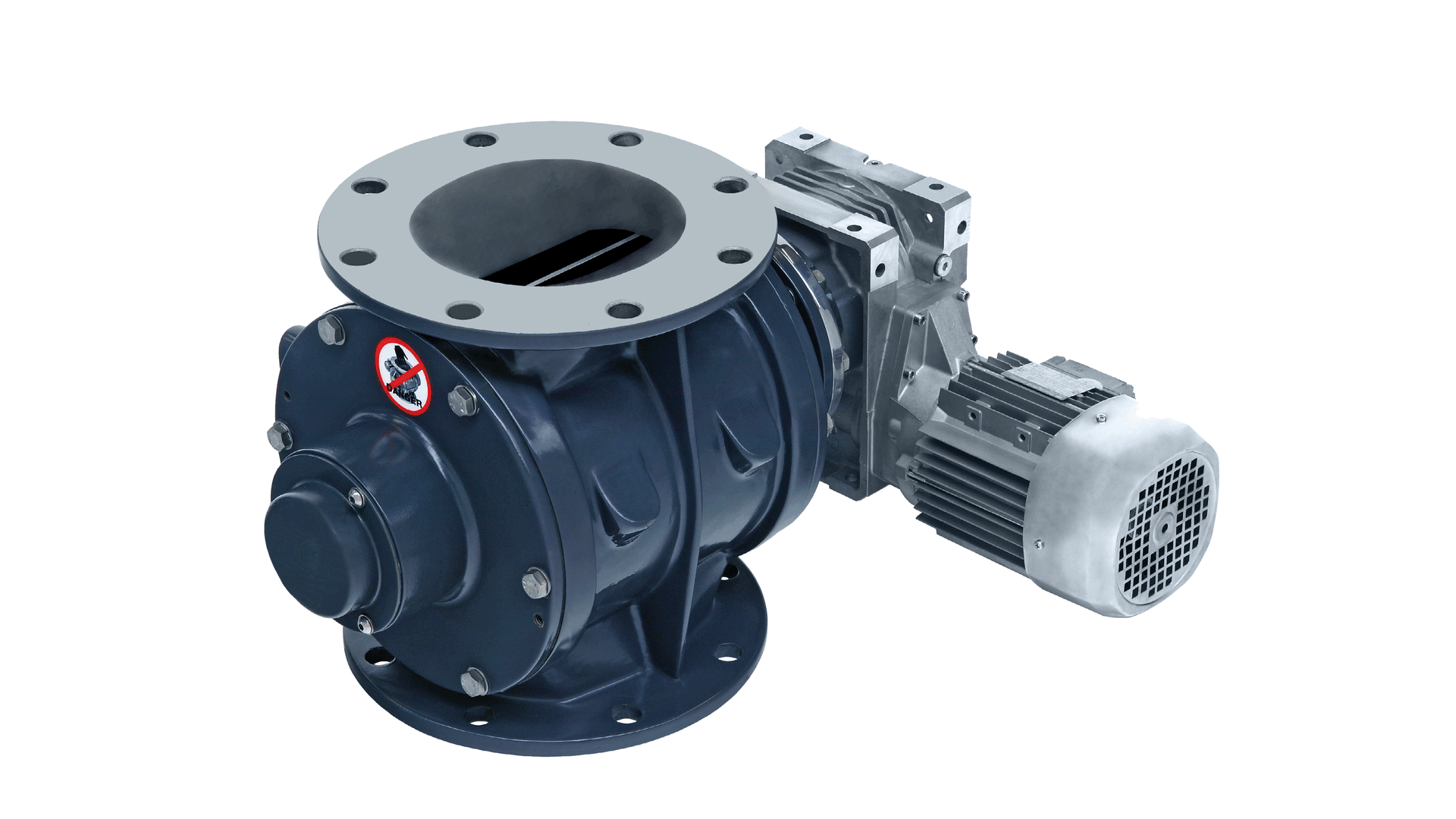

- Versies met rond-ronde flenzen (M-AX)

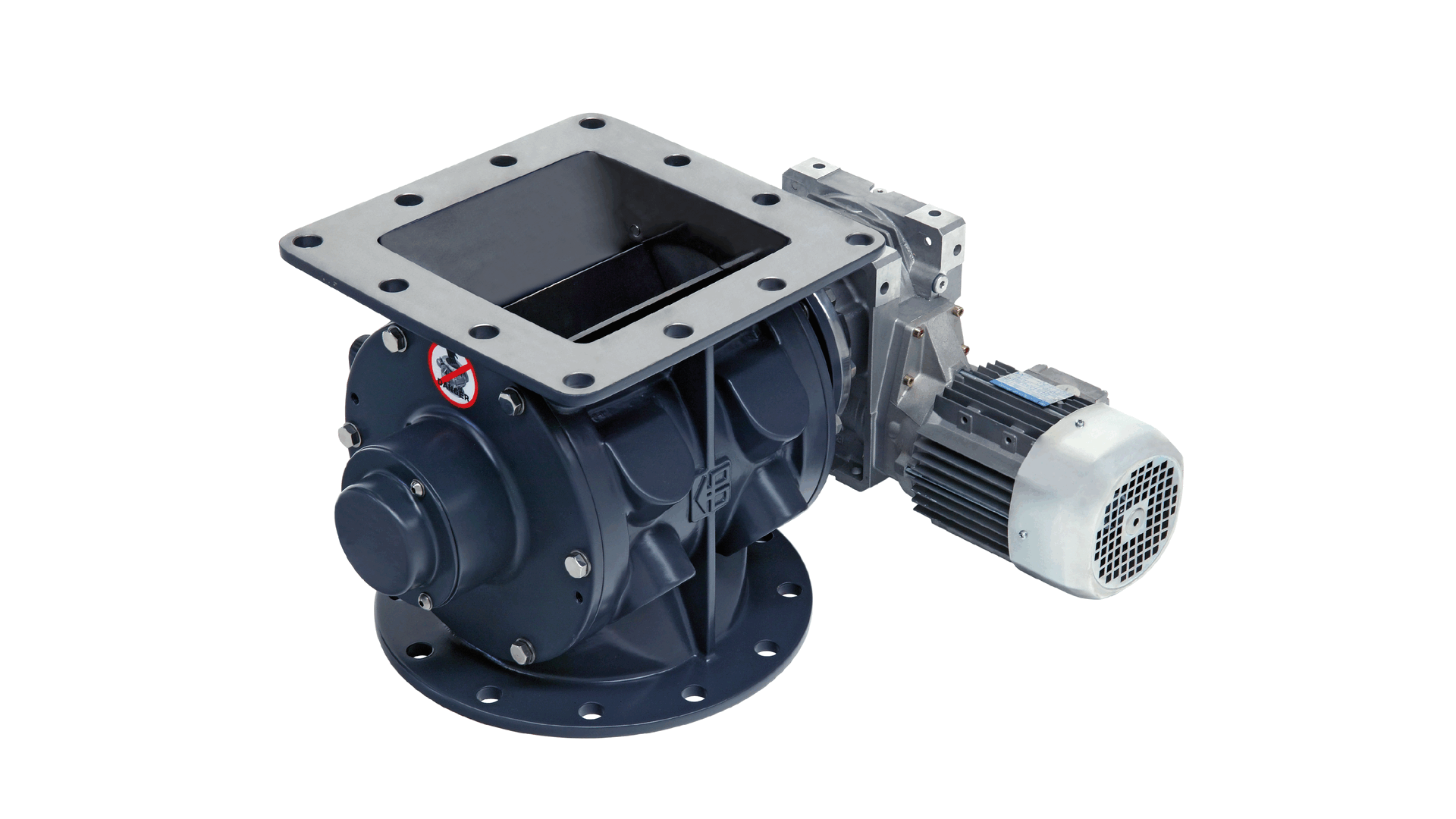

- Versies met rond-vierkante flenzen (type R-AX)
Introductie
De TBMA M-AX en R-AX doorvalsluizen zijn speciaal ontwikkeld voor standaard applicaties met een matig drukverschil. Deze sluizen worden gebruikt voor het doseren van niet-abrasieve materialen onder cyclonen of filters en in lagedruk pneumatische transportsystemen.
De M-AX sluizen zijn leverbaar in zes grootten en voorzien van ronde aansluitflenzen.
De R-AX sluizen zijn voorzien van een ronde en een vierkante aansluitflens. Hierdoor kan de sluis gebruikt worden als overgang van rond naar vierkant of andersom. Dit is gunstig voor de bouwhoogte en bespaart eventuele montagestukken. De R-AX sluizen zijn leverbaar in vijf grootten.
Zoekt u een doseersluis? Gebruik ons Doseersluis Specificatieformulier als handleiding om een offerte aan te vragen en stuur het naar sales@tbma.com. U hoort dan zo spoedig mogelijk van ons.
Toepassingen
In het kort
- Doseren van poeder- en korrelvormige producten
- Voor standaard applicaties met matig drukverschil
- Gesloten kogellagers, stofdicht en ‘sealed for life’
- Geschikt voor overgang van rond naar vierkant en vice versa (R-AX)
- Verschildruk 1 barg
- ATEX 2014/34/EU gecertificeerd (optioneel)
Specificaties
- Flensafmetingen: DN150 - DN350
- Flenzen: geboord conform PN10
- Rotorvolume M-AX: 2,5 tot 58 ltr/omw
- Rotorvolume R-AX: 2,5 tot 34 ltr/omw
- Verschildruk: 1 barg
- Standaard ontwerptemperatuur: 80 °C
Uitvoeringen
- Corrosiebestendige uitvoering voor chemisch agressieve producten (3C/3N)
- Slijtvaste uitvoering voor abrasieve producten (4C/4TCO)
